fanuc數控系統維修案例分析

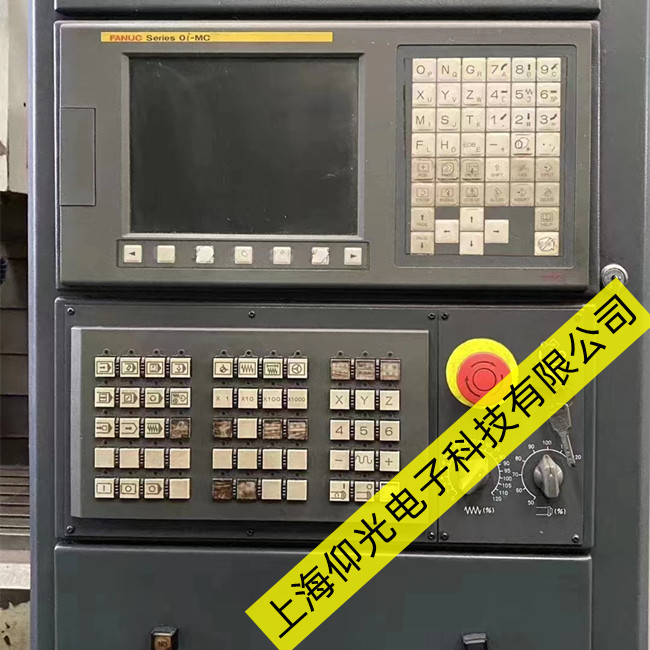

數控系統是由硬件控制系統和軟件控制系統兩大部分組成。

硬件控制系統是以微處理器為核心，采用大規模集成電路芯片、可編程控制器、伺服驅動單元、伺服電機、各種輸入輸出設備（包括顯示器、控制面板、輸入輸出接口等）等可見部件組成。



軟件控制系統即數控軟件，包括數據輸入輸出、插補控制、刀具補償控制、加減速控制、位置控制、伺服控制、鍵盤控制、顯示控制、接口控制等控制軟件及各種參數、報警文本等組成。



數控系統出現故障后，就要分別對軟硬件進行分析、判斷，定位故障并維修。作為一個好的數控設備維修人員，就必須具備電子線路、元器件、計算機軟硬件、接口技術、測量技術等方面的知識。



一、電源引起的故障



1.系統上電后，系統沒有反應，電源不能接通

 1）外部電源沒有提供，缺相或外部形成了短路

 2）電源的保護裝置跳閘形成了電源開路

 3）PLC的地址錯誤或者互鎖裝置使電源不能正常接通

 4）系統上電按鈕接觸不良或脫落

 5）元氣件的損壞引起的故障

（熔斷器熔斷、浪涌吸收器的短路等）



2.電源模塊故障分析

1）整流橋損壞引起電源短路

2）續流二極管損壞引起的短路

3）電源模塊外部電源短路

4）濾波電容損壞引起的故障

5）供電電源功率不足使電源模塊不能正常工作



3.強電部分接通后，馬上跳閘

1）機床設計時選擇的空氣開關容量過小，或空氣開關的電流選擇撥碼開關選擇了一個較小的電流；

2）機床上使用了較大功率的變頻器或伺服驅動，并且在變頻器或伺服驅動的電源進線前沒有使用隔離變壓器或電感器，變頻器或伺服驅動在上強電時電流有較大的波動，超過了空氣開關的限定電流，引起跳閘。



事例1：

故障現象： 一臺進口臥式加工中心，開機時屏幕一片黑，操作面板上的NC電源開關已按下，紅、綠燈都亮，查看電柜中開關和主要部分無異常，關機后重開，故障一樣。

故障分析：經查，確定其電源部分無故障，各處電壓都正常，仔細檢查發現數控系統有多處損壞，在更換了顯示器，顯示控制板后屏幕出現了顯示，使機床能進入其它的故障維修。



事例2：

故障現象：一立式加工中心，開機后屏幕無顯示。

故障分析：該加工中心使用進口數控系統，造成屏幕無顯示的原因有很多，經對故障進行了檢查，后確認系統提供的外部電源是正確的，但主板上的電壓不正常，時有時無，可以確認是因主板故障造成，因此進行了更換，更換主板后系統有顯示，由于主板更換后參數需要重新設置，按系統參數設置步驟，對照機床附帶的參數表進行了設置調整后機床正常。屏幕上無顯示的故障原因很多，首先必須找出原因排除,如還有其他故障，根據機床的報警和其他故障信息作出處。



事例3：

故障現象：一加工中心，開機后打開急停，系統在復位的過程中，伺服強電上去后系統總空開馬上跳閘。

故障分析：該加工中心使用國產數控系統，經對故障進行了檢查分析，首先懷疑是否是空開電流選擇過小，經過計算分析后確認所選擇的空開有點偏小，但基本符合機床要求，然后用示波器觀察機床上電時的電流的變化波形，發現伺服強電在上電時電流沖擊比較大，也就是電流波形變化較大，進一步分析發現由于所選伺服功率較大，且伺服內部未加阻抗等裝置，在使用時須外接一電抗與制動電阻，電氣人員在設計時加了制動電阻，為了節省成本沒有使用阻抗。按照要求加上阻抗后，系統上電恢復正常。



二、系統顯示故障



1.系統上電后無顯示或黑屏

1）顯示模塊損壞

2）顯示模塊電源不良或沒有接通

3）顯示屏由于電壓過高被燒壞

4）系統顯示屏亮度調節調節過暗



2.系統上電后花屏或亂碼

1）系統文件被破壞

2）系統內存不足

3）外部干擾



3.系統上電后，NC電源指示燈亮但是屏幕無顯示或黑屏

1）顯示模塊損壞

2）顯示模塊電源不良或沒有接通

3）顯示屏由于電壓過高被燒壞

4）系統顯示屏亮度調節調節過暗



4. 運行或操作中出現死機或重新啟動

1）參數設置錯誤或參數設置不當所引起

2）同時運行了系統以外的其他內存駐留程序

3）系統文件受到破壞或者感染了病毒

4）電源功率不夠

5）系統元器件受到損害



5.系統上電后，屏幕顯示高亮但沒有內容

1）系統顯示屏亮度調節調節過亮

2）系統文件被破壞或者感染了病毒

3）顯示控制板出現故障



6. 系統上電后，屏幕顯示暗淡但是可以正常操作，系統運行正常

1）系統顯示屏亮度調節調節過暗

2）顯示器或顯示器的燈管損壞

3）顯示控制板出現故障



7. 主軸有轉速但CRT速度無顯示

1）主軸編碼器損壞

2）主軸編碼器電纜脫落或斷線

3）系統參數設置不對，編碼器反饋的接口不對

4）或者沒有選擇主軸控制的有關功能



8. 主軸實際轉速與所發指令不符

1）主軸編碼器每轉脈沖數設置錯誤，確認主軸編碼器每轉脈沖數是否設置正確；

2）PLC程序錯誤， 檢查PLC程序中主軸速度和D/A輸出部分的程序；

3）速度控制信號電纜連接錯誤



事例1：

故障現象：一數控系統，機床送電，CRT無顯示，查NC 電源+24V、+15V、-15V、+5V均無輸出。

故障分析：此現象可以確定是電源方面出了問題，所以可以根據電氣原理圖逐步從電源的輸入端進行檢查，當檢查到保險后的電噪聲濾波器時發現性能不良，后面的整流、振蕩電路均正常，拆開噪聲濾波器外殼發現里面燒焦，更換噪聲濾波器后，系統故障排除。



事例2：

故障現象：一臺數控車床配FANUC0-TD系統，在調試中時常出現CRT閃爍、發亮，沒有字符出現的現象，我們發現造成的原因主要有：

1）CRT亮度與灰度旋鈕在運輸過程中出現震動。

2）系統在出廠時沒有經過初始化調整。

3）系統的主板和存儲板有質量問題。

解決辦法：首先，調整CRT的亮度和灰度旋鈕，如果沒有反應，請將系統進行初始化一次，同時按RST鍵和DEL鍵，進行系統啟動，如果CRT仍沒有正常顯示，則需要更換系統的主板或存儲板。



三、CNC單元故障



典型CNC軟件裝置的結構：CNC系統軟件有管理軟件和控制軟件組成。管理軟件包括輸入、I/O處理、顯示、診斷等。控制軟件包括譯碼、刀具補償、速度處理、插補計算、位置控制等。數控系統的軟件結構和數控系統的硬件結構兩者相互配合，共同完成數控系統的具體功能。早期的CNC裝置，數控功能全部由硬件實現，而現在的數控功能則由軟件和硬件共同完成。



目前數控系統的軟件一般有兩種結構：前后臺結構和中斷型結構：所謂前后臺型是指在一個定時采樣周期中，前臺任務開銷一部分時間，后臺任務開銷剩余部分的時間，共同完成數控加工任務。前臺任務一般設計成中斷服務程序。



CNC常見故障分析：



1.不能進入系統，運行系統時，系統界面出不出來

1）可能是系統文件被病毒破壞或丟失，可能是計算機被病毒破壞，也可能是系統軟件中文件損壞了或丟失了。重新安裝數控系統，將計算機的CMOS設為A盤啟動；插入干凈的軟盤啟動系統后，重新安裝數控系統。

2）電子盤或硬盤物理損壞，電子盤或硬盤在頻繁的讀寫中有可能損壞，這時應該修復或更換電子盤或硬盤；

3）系統CMOS設置不對。



2.運行或操作中出現死機或重新啟動

1）參數設置不當；

2）同時運行了系統以外的其他內存駐留程序；

3）正從軟盤或網絡調用較大的程序；

4）從已損壞的軟盤上調用程序；

5） 系統文件被破壞。

系統在通訊時或用磁盤進行考貝文件時，有可能感染病毒，用殺毒軟件檢查軟件系統清除病毒或者重新安裝系統軟件進行修復



3. 系統出現亂碼

1）參數設置不合理

2）系統內存不足

3）操作不當

4）參數設置不當

5）系統發生溢出



4.  操作鍵盤不能輸入或部分不能輸入

1）控制鍵盤芯片出現問題

2）系統文件被破壞

3）主板電路出現問題

4）CPU出現故障



5. 輸入輸出不正常

1）I/O單元出現故障

2） 外部干擾

3）I/O控制板電源沒有接通或電壓不穩



6.系統網絡連接不正常

1）系統參數設置或文件配置不正確。

2）通訊電纜出現問題，通訊電纜不能夠過長，以免引起信號的衰減引起故障。

3）硬件故障，通訊網口出現故障或網卡出現故障，可以用置換法判斷出現問題的部位。



7.數據輸入輸出接口（RS-232）不能夠正常工作

1）系統的外部輸入輸出設備的設定錯誤或硬件出現了故障，在進行通訊時，操作者首先確認外部的通訊設備是否完好，電源是否正常。

2）參數設置的錯誤

 通訊時需要將外部設備的參數與數控系統的參數相匹配，如波特率、停止位必須設成一致才能夠正常通訊。外部通訊端口必須于硬件相對應。

3）通訊電纜出現問題

不同的數控系統，通訊電纜的管角定義可能不一致，如果管角焊接錯誤或者是虛焊等，通訊將不能正常完成。另外通訊電纜不能夠過長，以免引起信號的衰減引起故障。



8.系統參數設定、調整錯誤引起的故障

系統參數的設定很重要，如果系統參數設置錯誤，就會引發各種各樣的故障現象如：系統不能正常啟動；不能正常運行；螺紋加工不能夠進行；系統顯示不正常；死機等。



9.系統外部干擾引起的故障

1）數控系統、機床、車間等接地不良

2）系統的連接電纜屏蔽層接地不良引起

3）電纜的布置、安裝不合理

4）系統各模塊的安裝、連接、固定的不可靠

5）電纜過長，引起系統信號的衰減

6）外部電源不穩定，紋波過大



事例1：

故障現象： 一普通數控教學車床，開機后系統顯示白屏，系統的菜單與字跡無法分辨。

故障分析：首先考慮是否將屏幕亮度調節按鈕調節的過于明亮，手動調節其按鈕，結果發現屏幕亮度雖然發生變化，但屏幕上的字跡還是無法分辨，排除不是亮度調節按鈕出現問題，進一步檢查，發現系統CMOS中的屏幕分辨率已被更改，造成系統顯示模糊，經調整后，問題得到解決



四、急停報警故障



數控裝置操作面板和手持單元上，均設有急停按鈕，用于當數控系統或數控機床出現緊急情況，需要使數控機床立即停止運動或切斷動力裝置（如伺服驅動器等）的主電源；當數控系統出現自動報警信息后，須按下急停按鈕。待查看報警信息并排除故障后，再松開急停按鈕，使系統復位并恢復正常。該急停按鈕及相關電路所控制的中間繼電器（KA）的一個常開觸點應該接入數控裝置的開關量輸入接口，以便為系統提供復位信號。



1.機床一直處與急停狀態，不能復位

1）電氣方面的原因，下圖為一普通數控機床的整個電氣回路的接線圖，從圖上可以清晰的看出可以引起急停回路不閉和的原因有：

急停回路斷路

限位開關損壞

急停按鈕損壞

2） 系統參數設置錯誤，使系統信號不能正常輸入輸出或復位條件不能滿足引起的急停故障；PLC軟件未向系統發送復位信息。檢查KA中間繼電器；檢查PLC程序。

3） PLC中規定的系統復位所需要完成的信息未滿足要求。如伺服動力電源準備好、主軸驅動準備好等信息。若使用伺服，伺服動力電源是否未準備好：檢查電源模塊；檢查電源模塊接線；檢查伺服動力電源空氣開關。

4） PLC程序編寫錯誤



2.數控系統在自動運行的過程中，報跟蹤誤差過大引起的急停故障

這一類故障現象是屬于運動狀態問題，實際上是進給伺服系統位置環在運動中出現了問題。位置偏差過大是根據位置環中的位置偏差計數器輸出的，既由來自光電脈沖編碼器反饋的反應工作臺實際運行距離的脈沖與來自數控系統所發的脈沖個數進行比較得出。這個偏差值的大小反映出數控系統要求某個軸運動的距離與軸實際移動的距離之間的差值，為使位置偏差不超出機床各軸要求的形狀為職公差，所以數控系統對這個偏差值的大小進行了設置規定，這個參數值的大小是可以更改的，如果參數丟失或者設置的數值過小，往往造成數控系統跟蹤誤差過大。其常見原因有如下幾點：



1）負載過大，如負載過大，或者夾具夾偏造成的摩擦力或阻力過大，從而造成加在伺服電動機的扭矩過大，使電動機造成了丟步形成了跟蹤誤差過大。

2）編碼器的反饋出現問題，如：編碼器的電纜是否出現了松動，或者用示波器檢查編碼其所反饋回來的脈沖是否正常。

3）伺服驅動器報警或損壞。

4）進給伺服驅動系統強電電壓不穩或者是電源缺相引起。



3.伺服單元報警引起的急停

伺服單元如果報警或者出現故障，PLC檢測到后可以使整個系統處在急停狀態，直到將伺服部分的故障排除，系統才可以復位，如果是因為伺服驅動器報警而出現的急停，有些系統可以通過急停對整個系統進行復位，包括伺服驅動器，可以消除一般的報警。



4  主軸單元報警引起的急停

主軸單元如果報警或者出現故障，PLC檢測到后可以使整個系統處在急停狀態，直到將主軸部分的故障排除，系統才可以復位，如果是因為主軸驅動器報警而出現的急停，有些系統可以通過急停對整個系統進行復位，包括伺服驅動器，可以消除一般的報警。

1）主軸空開跳閘

2）主軸單元報警或主軸驅動器出錯，



五、手動操作類故障分析與維修



1.手動運行機床，機床不動作

1）機床鎖住按鈕損壞，使機床按鈕一直處在機床鎖住的狀態。數控機床機床如果機床鎖住按鈕被按下或者因為損壞而一直處于導通的狀態，機床各軸是不能夠運動的，在自動狀態下，系統可以向各個軸發運動指令，但軸不執行。

2）系統參數設置錯誤錯誤，數控系統如果與軸相關的一些參數設置不當，可以造成軸運動不正常或不能夠運行。

3）系統驅動程序沒有安裝或安裝不正確，某些數控系統在調試時必須按裝相應的驅動程序才能夠運行，如果驅動程序沒有安裝或者安裝的不正確，機床軸是不能夠正常運行的。

4）軟極限超程或硬極限超程

5）伺服驅動器報警或使能信號未到達

6）倍率選者開關選者0

7）動按鈕損壞或接觸不良



2. 手搖無效

1）機床鎖住按鈕損壞，使機床按鈕一直處在機床鎖住的狀態

2）脈沖發生器壞

3）伺服或主軸部分出現報警報警

4）系統參數設置不對

5）手搖使能無效，或使能信號沒有接通

為了安全考慮，一些手搖設置了一個使能按鈕，當使能按鈕被按下，系統檢測到這個信號以后，手搖所發的脈沖才能夠被系統接受，當使能信號沒有接通或系統沒有檢測到，手搖既無效。



3.手動移動機床超程后無法解除

1）機床超程信號接反或者是機床運動方向相反。機床在運行時超程是經常遇到的現象，在進行超程解除的時候有可能因為操作者的不熟練，將超程解除的方向弄反，某些數控系統廠家為了機床運行的安全性，在機床超程的時候設置了一些輸入信號，用來檢測數控機床的超程方向，如果檢測到數控機床超程后，機床只能夠向超程的相反方向運動，這樣能夠防止機床繼續向超程的方向運動。但是如果機床的超程信號接反或者是機床的運動方向相反，機床超程就不能夠正常解除，

解除方法：將軸的運動方向更改，或者將超程信號進行互換，此故障現象即可排除

2）PLC的編寫錯誤

3）參數設置錯誤



4.系統控制亂套，M、S、T指令有時執行有時不能夠執行或者執行的動作不正確

1）參數設置錯誤或者是丟失從而引起系統的控制紊亂。

2） 系統受到較強烈的干擾



5. 系統G00、G01、G02、G03指令均不能執行

1）系統選擇了每轉進給，但是主軸未啟動

2）PLC中已經設定了主軸速度到達信號，但該信號沒有到達系統

3）軸的進給倍率選擇了零



6. 機床油泵、冷卻泵沒有啟動或啟動后沒有油、冷卻液輸出

1） 輸入/輸出板或回路出現故障

2） 電機電源相序不正確

如果油泵、冷卻泵直接使用的是普通三相交流電機，有可能是因為電機電源進線相序搞反，造成電機的反轉，致使油或冷卻液不能夠正常輸出。



六、參考點編碼器類類故障分析與維修



按機床檢測元件檢測原點信號方式的不同，返回機床參考點的方法有兩種，即柵點法和磁開關法。·在柵點法中，檢測器隨著電機一轉信號同時產生一個柵點或一個零位脈沖，在機械本體上安裝一個減速擋塊及一個減速開關，當減速撞塊壓下減速開關時，伺服電機減速到接近原點速度運行。當減速撞塊離開減速開關時，即釋放開關后，數控系統檢測到的第一個柵點或零位信號即為原點。·在磁開關法中，在機械本體上安裝磁鐵及磁感應原點開關或者接近開關，當磁感應開關或接近開關檢測到原點信號后，伺服電機立即停止運行，該停止點被認作原點。



1.系統開機回不了參考點、回參考點不到位、找不到零點或回參考點時超程

1）回參考點位置調整不當引起的故障，減速擋塊距離限位開關行程過短

2）零脈沖不良引起的故障，回零時找不到零脈沖

3）減速開關損壞或者短路

4）數控系統控制檢測放大的線路板出錯

5）導軌平行/導軌與壓板面平行/導軌與絲杠的平行度超差

6）當采用全閉環控制時光柵尺進了油污



2.機床回原點后原點漂移或參考點發生整螺距偏移的故障

1）參考點減速信號不良引起的故障

2）減速擋塊固定不良引起尋找零脈沖的初始點發生了漂移

3）零脈沖不良引起

4）減速擋塊安裝位置不合理，使減速信號與零脈沖信號相隔距離過近

5）機械安裝不到位



3.攻絲時或車螺紋時出現亂扣

1）零脈沖不良引起的故障

2）時鐘不同步出現的故障

3）主軸部分沒有調試好，如主軸轉速不 穩，跳動過大或因為主軸過載能力太差，加工時因受力使主軸轉速發生太大的變化



4. 回參考點的位置隨機性變化

1）干擾

2）編碼器的供電電壓過低

3）電機與絲杠的聯軸節松動

4）電動機扭矩過低或由于伺服調節不良，   引起跟蹤誤差過大

5）零脈沖不良引起的故障



5.主軸定向不能夠完成，不能夠進行鏜孔，換刀等動作

1）脈沖編碼器出現問題

2）機械部分出現問題

3）PLC調試不良，定向過程沒有處理好



事例1：

故障現象：一臺數控車床，X、Z軸使用半閉環控制，在用戶中運行半年后發現Z軸每次回參考點，總有2、3mm的誤差，而且誤差沒有規律。

故障分析：調整控制系統參數后現象仍沒消失，更換伺服電機后現象依然存在，后來仔細檢查發現是絲杠末端沒有備緊，經過螺母備緊后現象消失。



七、參數設定錯誤引起的故障



數控機床在出廠前，已將所用的系統參數進行了調試優化，但有的數控系統還有一部分參數需要到用戶那里去調試，如果參數設置不對或者沒有調試好，就有可能引起各種各樣的故障現象，直接影響到機床的正常工作和性能的充分發揮。在數控維修的過程中，有時也利用參數來調試機床的某些功能，而且有些參數需要根據機床的運動狀態來進行調整。



1.數控系統參數丟失

1）數控系統的后備電池失效

后備電池的失效將導致全部參數的丟失，機床長時間停用最容易出現后備電池失效的現象，機床長時間停用時應定期為機床通電，使機床空運行一段時間，這樣不但有利于后備電池的使用時間延長和及時發現后備電池是否無效，更重要的是可以延長整個數控系統包括機械部分的使用壽命。

2）操作者的誤操作使參數丟失或者受到破壞

這種現象在初次接觸數控機床的操作者中經常遇，由于誤操作，有的將全部參數進行清除，有的將個別參數被更改，有的將系統中處理參數的一些文件不小心進行了刪除。從而造成了系統參數的丟失。

3）機床在DNA方式下加工工件或者在進行數據傳輸時電網突然停電。

常見故障：

系統不能正常啟動

不能正常運行

機床運行時經常報跟蹤誤差

回零方向反

運行程序不正常

螺紋加工不能夠進行

系統顯示不正常

死機



八、刀架、刀庫及換刀常見故障



普通車床刀架常見故障：

1.  換刀時刀架不轉

1）電源相序接反（使電機正反轉相反）或電源缺相。因為普通經濟型車床所使用的刀架是通過刀架電機的正反轉來進行選刀，并進行鎖緊等動作，一般的工作順序是刀架首先正轉進行選澤刀具，刀具選者到位后，電機再進行反轉,把所選擇的刀具進行瑣緊。整個換刀過程才結束，如果刀架電機電源的相序接反或者是所發出的正反轉信號相反，那么數控系統選擇刀具時所發出的刀架電機正轉信號，刀架電機此時的運動狀態恰好是反轉鎖緊，所以刀架電機就會靜止不動，一直處在鎖緊狀態。此時將刀架電機的電源線任換兩相,或者是將PLC的刀架輸出信號相互調節一下，故障即可以消除。

 2）PLC程序出錯，換刀信號沒有發出。



2. 換刀時刀架一直旋轉

1）刀位信號沒有到達

2）I/O輸入輸出板出錯



3. 刀架不能鎖緊

1）刀架反轉信號沒有輸出

2） 刀架鎖緊時間過短

3） 機械故障



4. 加工中心刀庫換刀動作不能夠完成

1) 松刀感應感應開關或電磁閥損壞或失靈

2）壓力不足

3）液壓系統出現問題，液壓缸因液壓系統壓力不足或漏油而不動作，或行程不到位

4）PLC調試出錯，換刀條件不能滿足

5）主軸系統出錯



5. 自動換刀時刀鏈運轉不到位

 1） 液壓系統出現問題，油路不暢通或液壓閥出現問題

 2） 液壓馬達出現故障

 3） 刀庫負載過重，或者有阻滯的現象

 4）  潤滑不良



6.加工中心刀庫換刀動作不能夠完成

1) 松刀感應感應開關或電磁閥損壞或失靈

2）壓力不足,液壓系統出現問題，液壓缸因液壓系統壓力不足或漏油而不動作，或行程不到位

3）PLC調試出錯，換刀條件不能滿足

4）主軸系統出錯



7.主軸刀柄取不下刀

1） 松刀力不夠

2） 氣液壓伐或松拉力氣缸損壞

3） 拉桿行程不夠或拉桿位置變動

4） 7：24錐為自鎖與非自鎖的臨界點



8.主軸不能拉上刀柄

1） 拉桿行程不夠

2） 松刀接近開關位置變動

3） 拉桿頭部損壞

4） 閥未動作、卡死或者未上電

5） 拉釘未擰緊或者型號選擇不正確



事例1：

一臺車削中心，工作時CRT顯示報警“未抓起工件報警”。但實際上抓工件的機械手已將工件抓起，卻顯示機械手未抓起工件報警。查閱PLC圖，此故障是測量感應開關發出的。經查機械手部位，機械手工作行程不到位，未完全壓下感應開關引起的。隨后調整機械手的夾緊力，此故障排除。


九、數控加工類故障



1.加工尺寸或精度誤差過大：

誤差故障的現象較多，在各種設備上出現時的表現不一。如數控車床在直徑方向出現時大時小的現象較多。在加工中心上垂直軸出現誤差的情況較多，常見的是尺寸向下逐漸增大，但也有尺寸向上增大的現象，在水平軸上也經常會有一些較小誤差的故障出現，有些經常變化，時好時壞使零件的尺寸難以控制。造成數控機床中誤差故障但又無報警的情況，主要有幾種情況：



1） 機床幾何誤差太大，機床機械精度達不到要求。

2） 機床的數控系統較簡單，在系統中對誤差沒有設置檢測，因此在機床出現故障時不能有報警顯示。

3） 機床中出現的誤差情況不在設計時預測的范圍內，因此當出現誤差時檢測不到，

由于大多數的數控機床使用的是半閉環系統，因此不能檢測到機床的實際位置。

4） 絲杠與電機的聯軸器結構對故障發生的頻率和可能性不同，出現故障后現象也不同，有些尺寸只會向負方向增加，但有些正負方向變化的可能彈性聯接的基本上是負向增加的多，而中間使用鍵聯接的兩種故障均會發生。

5）機床的電氣系統中回零不當，回零點不能保證一致，該種故障出現的誤差一般較小。除了一般的因減速開關不良造成故障外，回零時的減速距離太短也會使零點偏離。在有些系統中的監控頁面中有“刪格量”一項，記錄并經常核對可及時發現問題。

6）機床運動時由于超調引起加工精度和加工尺寸誤差過大，如果加減速時間常數調節的過小，電機電流已經形成飽和，引起伺服運動的超調，可以引起系統的加工精度與加工尺寸，這時可以通過調節伺服驅動器的參數來改善軸的運動性能，來消除加工誤差。

7）在利用刀尖半徑補償時，G41、G42使用不正確或者在走刀換向時沒有相應修改G41、G42。

8）刀具與工件的相對位置方位號設定錯誤。

9）對刀不正確，或者加工時沒有考慮刀尖半徑尺寸。



事例1:

故障現象：某加工中心運行九個月后,發生Z軸方向加工尺寸不穩定,尺寸超差且無任何規律,顯示屏及伺服驅動器沒有任何報警或異。

故障分析：該加工中心是采用的國外進口數控系統，絲杠采用的是直聯的方式，根據故障分析，原因可能是因為聯軸器聯結螺釘松動，導致聯軸器與滾軸絲杠或伺服電機間滑動，經過對Z軸仔細檢查發現聯軸器6只緊固螺釘都出現了松動，緊固螺釘后，故障排除。



2.兩軸聯動銑削圓周時圓度超差

圓度超差一般出現兩種情況：一種是圓的軸向變形；另一種情況是出現斜橢圓，即在45度方向上的橢圓。

1）圓的軸向變形，其原因是由于機床的機械未調整好而造成軸的定位精度不好，或者是機床的絲杠間隙補償不當，從而導致每當機床在過向限時，就產生圓度誤差。

2）產生斜橢圓誤差時，一般是由各軸的位置偏差過大造成，可以通過調整各軸的增益來改善各軸的運動性能。使每個軸的運動特性比較接近，另外，如果機械傳動副之間的間隙如果過大或者間隙補償不合適的話，也可能引起該故障。



3.兩軸聯動銑削圓周時圓弧上有突起現象

圓弧切削在特定的角度（0、90、180、270度）過象限時，由于電機需要反轉，由于機械的摩擦力、反向間隙等原因造成速度無法連續，造成圓弧上有突起現象。



4.車床加工時，G02、G03加工軌跡不是圓或報圓弧數據錯誤

1）參數設置錯誤，如加工平面選者不對

2）X軸編程時半徑編程輸入的是直徑值，直徑

·   編程時輸入的是半徑值



5.自動運行時報程序指令錯

1）程序中有非法地址字

2）固定循環參數設置錯誤



事例1:

故障現象：某加工中心在加工整圓時，發生X軸方向加工尺寸不對，尺寸超差，顯示屏及伺服驅動器沒有任何報警或異常。

故障分析：該加工中心是采用的國內數控系統,絲杠采用的是直聯的方式，根據故障分析，原因可能是因為是由于機床的機械未調整好而造成軸的定位精度不好，或者是機床的絲杠間隙補償不當，從而導致每當機床在過向限時，就產生圓度誤差。對該機床進行重新校平調整，檢查該機床的參數，發現該機床的軸的間隙補償為零，用百分表測量X軸的反向間隙，實際測量值超過0.003mm，對該機床的X軸進行了調整，并利用了系統的軟件補償功能，消除了X軸的間隙，再次加工整圓進行檢驗，故障消除。
